Работа с источником данных

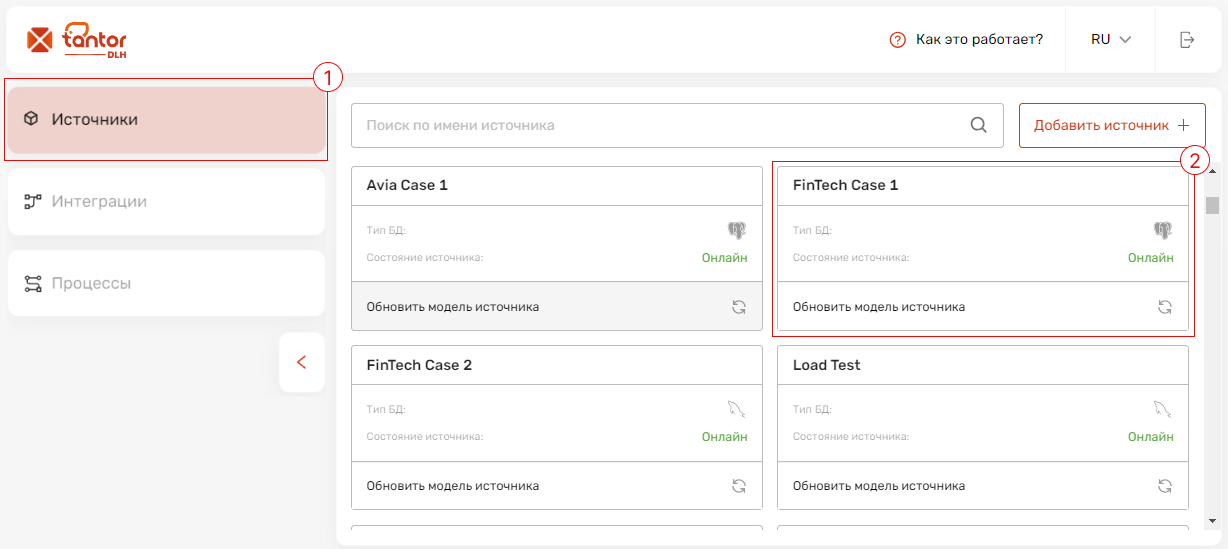

В разделе «Источники» выберите источник, с которым далее продолжите работу.

Источники

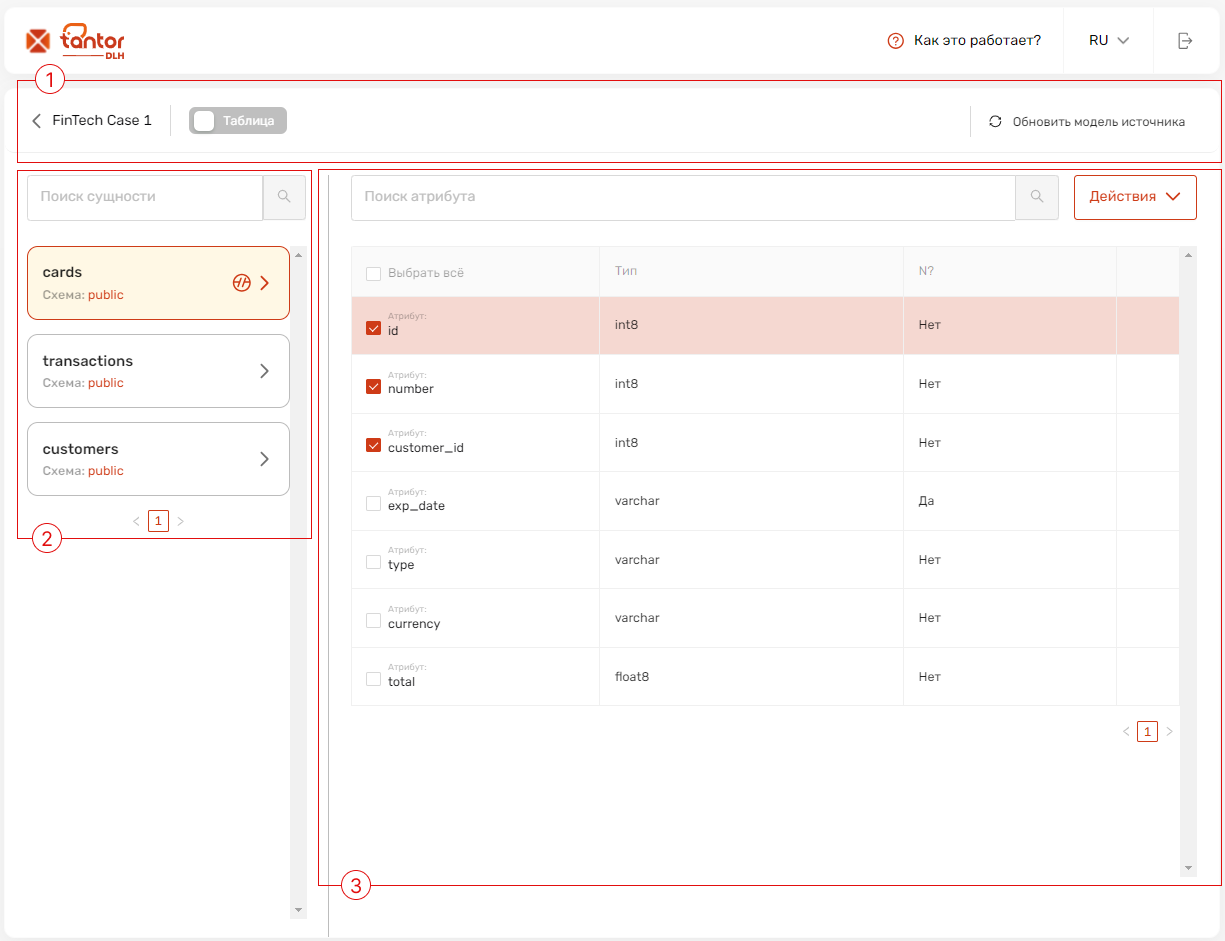

Отобразится страница выбранного источника:

  1. Панель управления.

  2. Список сущностей.

  3. Рабочая область.

Источник

Панель управления

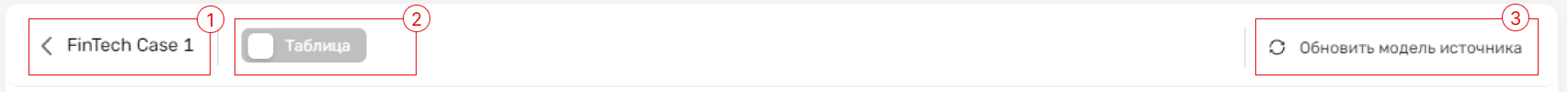

Панель управления

  1. Кнопка с наименованием открытого источника - предназначена для возврата к списку источников.

  2. Таблица/Диаграмма - переключение для просмотра визуальной связи таблиц и состава атрибутов.

  3. Обновить модель источника - кнопка предназначена для обновления модели источника данных.

    При успешном обновлении в нижнем правом углу отобразится уведомление Запрос на обновление модели данных отправлен.

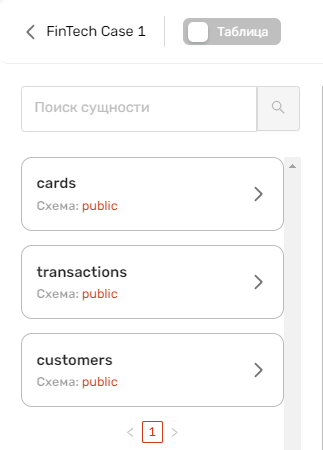

Список сущностей

Список сущностей источника

Для поиска необходимой сущности используете бегунок вверх/вниз или поле поиска сущности - введите наименование сущности и нажмите кнопку Поиск. Система будет выводить сущности, в которых содержатся вводимые буквы, цифры и символы.

Поиск по сущностям

По каждой сущности отображается:

  • наименование сущности;

  • схема - схема данных БД из источника;

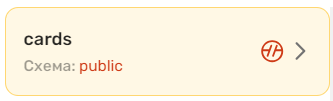

  • иконка icon и цвет color_import - обозначают, что атрибуты сущности выбраны для импорта из источника;

  • рамка красного цвета означает, что сущность выбрана для просмотра атрибутов.

    Примечание

    Способы обозначения сущностей

    Обозначение

    Значение

    empty

    Атрибуты сущности не используются для импорта

    import

    Атрибуты сущности выбраны для импорта

    watch

    Сущность выбрана для просмотра атрибутов

    import_watch

    Сущность выбрана для просмотра и импорта

Для просмотра атрибутов, которые содержит сущность, выделите иконку с наименованием сущности, в рабочей области отобразится список атрибутов сущности.

Рабочая область

Данная область содержит список атрибутов с колонками:

Рабочая область

  1. Чек-бокс Выбрать все для выбора всех атрибутов сущности.

  2. Наименование атрибута.

  3. Тип - тип данных атрибута.

  4. N? - признак, могут ли колонки принимать значения null - «нет» или «да».

Примечание

Атрибуты, выделенные цветом color_pk, являются ключами сущности.

Необходимый атрибут можно найти вручную, прокручивая бегунок вниз/вверх, либо воспользоваться полем поиска.

Для поиска нужного атрибута:

  1. Введите наименование (либо часть наименования) атрибута в поисковую строку.

  2. Нажмите на кнопку Поиск / Нажмите на Enter

    В рабочей области отобразятся атрибуты, в которых содержится введенная строка.

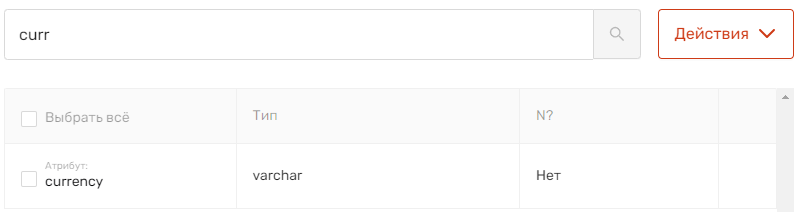

Поиск по атрибутам

Подсказка

Для добавления атрибута в импорт включите чек-бокс рядом с его наименованием.

Кнопка Сохранить изменения предназначена для сохранения выбранных атрибутов в DLH.

Предупреждение

Все изменения, вносимые в сущности и атрибуты сущностей, необходимо сохранить. Иначе процесс редактирования не будет зафиксирован.

Для сохранения изменений в атрибутах сущностей используйте кнопку Сохранить изменения.

Кнопка Действия предназначена для добавления/синхронизации (актуализации) данных вручную из файла.
